简单介绍：
美国光波OWLTrek Quad单多模光纤OTDR测试套件
具有业界尺寸*小、2.8英寸彩色液晶显示以及超高性价比等优势，美国光波公司（OWL）*新推出的OWL Trek Quad Kit单多模四波长光时域反射（OTDR）测试套件是需要进行单多模光缆日常维护和故障诊断等应用的明智选择
详情介绍：
美国光波OWLTrek Quad单多模光纤OTDR测试套件
具有业界尺寸*小、2.8英寸彩色液晶显示以及超高性价比等优势，美国光波公司（OWL）*新推出的OWL Trek Quad Kit单多模四波长光时域反射（OTDR）测试套件是需要进行单多模光缆日常维护和故障诊断等应用的明智选择。OWLTrek系列掌上型OTDR，体积更小巧，操作更简洁，独特的快捷键便于查看曲线、事件分析等，满足客户对各种光纤现场测试的需求，是局域网、城域网和FTTX网络施工、认证，光缆抢修和维护的优选仪表。
具有业界尺寸*小、2.8英寸彩色液晶显示以及超高性价比等优势，美国光波公司（OWL）*新推出的OWL Trek Quad Kit单多模四波长光时域反射（OTDR）测试套件是需要进行单多模光缆日常维护和故障诊断等应用的明智选择。OWLTrek系列掌上型OTDR，体积更小巧，操作更简洁，独特的快捷键便于查看曲线、事件分析等，满足客户对各种光纤现场测试的需求，是局域网、城域网和FTTX网络施工、认证，光缆抢修和维护的优选仪表。
单多模两台仪表：别的厂商大都通过一台设备搭配不同模块的方式实现单多模测试功能，但是美国光波采用了更为独特的设计方法，将单、多模OTDR分成两台仪表。由于单多模光纤的应用不同，通常不会集中在同一区域，如果只有一台集成式的OTDR，无法同时测试单多模光纤；而使用OWLTrek Quad OTDR测试套件，两组工作人员可以同时进行单多模光纤测试，极大地提高工作效率。
超长测试范围：OWLTrek Quad OTDR可以分别测试长度高达128公里和20公里的单多模光纤链路，只需连接光纤一端即可进行测试。另外，OWLTrek OTDR提供极高的测试精度，测试盲区*小仅为2米，可适用于不同长度的光纤测试。

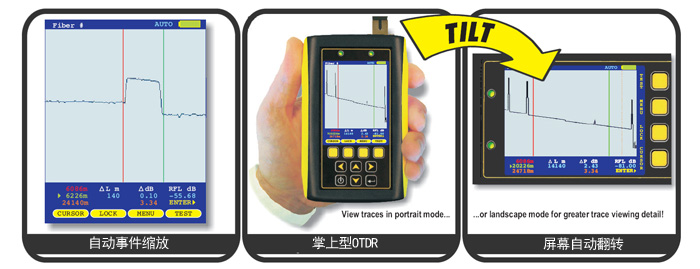

操作方便：OWLTrek Quad OTDR尽管非常小巧，但是它的高分辨率显示屏可以方便地显示较长的轨迹。而且，为了能够查看更多的测试结果，OWL使用了业界**的MEMS技术可以像智能手机一样自动地以横向和纵向两种方式显示测试轨迹；当以横向显示时，可以获得更大的显示面积，从而可以看到更多的细节。
自动事件定位：自动事件定位功能通常只在昂贵的、**OTDR中配备。现在OWLTrek Quad OTDR已经具有这个功能。在自动事件定位模式中， OWLTrek Quad OTDR 可在轨迹上标示每个事件，并在事件列表中显示距离、类型、反射等级和每个事件的衰减，并可以自动缩放选定的事件。
实时模式：实时模式是另一个**测试功能，可以每隔几秒就自动进行测试，这样可以实时地监控光纤的任何变化。还可以将OWLtrek 连接到电脑上，这样通过电脑就可以实时监控光纤的实时状态。
主要特点支持单、多模光纤测试
- 输出波长: 850/1300/1310/1550nm 四波长
- 动态范围: 23dB(850nm)/26dB(1300nm)/25dB(1310nm)/23dB(1550nm)
- 事件盲区: 2 米 (典型)
- 衰减盲区: 7 米 (典型)
- 脉冲宽度: 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 米
- 测试距离范围: 20公里(多模)/128 公里（单模）
技术指标
|
型号
|
WTO-M83
|
WTO-S35
|
||
|
光纤类型
|
多模
|
单模
|
||
|
输出波长
|
850nm
|
1300nm
|
1310nm
|
1550nm
|
|
动态范围
|
23dB
|
26dB
|
25dB
|
23dB
|
|
测量距离
|
20公里
|
128公里
|
||
|
事件盲区
|
2米
|
|||
|
衰减盲区
|
7米
|
|||
|
*大数据点
|
64000
|
|||
|
数据点间隔
|
1米
|
小于64公里：1米/大于64公里：2米
|
||
|
脉冲宽度
|
1、2、5、10、20、50、100米
|
1、2、5、10、20、50、100、200、500、1000米
|
||
|
折射率
|
1.40000-1.60000
|
|||
|
距离精度
|
小于64公里：1+（实际距离/10000）；大于64公里：2+（实际距离/10000）
|
|||
|
可存储轨迹
|
200-3000
|
|||
订购信息
| 型号 | 描述 |
| WTO-Q | OWLTrek 单模OTDR（单模1310/1550nm）、OWLTrek 多模OTDR（多模850/1300nm） 硬携带箱，笔式端口清洁器，USB 电缆，充电器，U盘（含OWLView trace 软件、USB 驱动、产品手册及使用视频） |
